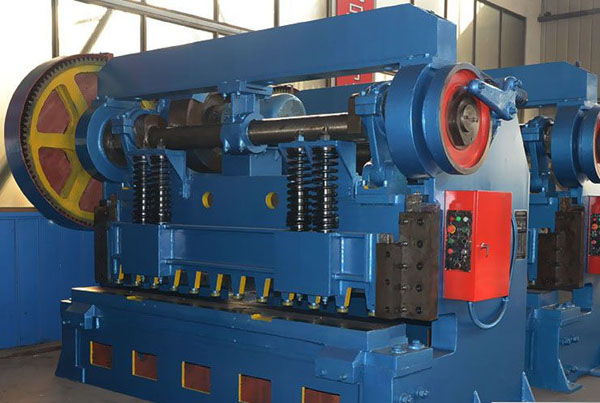

Q11系列機械電動剪板機
性能特點：
該剪板機結構緊湊，操作簡便，造型美觀大方，能耗低。廣泛應用于冶金、輕工、機械、汽車、電機電器、儀表、五金等行業中厚鋼板剪切之用。該機床是鑄機機身結構的機械傳動剪板機。采用底傳動形式，結構簡單，操作靈活可靠，維護保養便利。本機床適用于板金加工廠、電機、電器、汽車制造及其它一切薄板加工車間，由于機床上裝有定長后檔料裝置，適應大批量剪切，提高勞動效率。機體部分均為鑄造鐵件，有：左立柱；工作臺；前橫梁；后橫梁；右立柱；拉緊螺桿；落料板技術參數：
|
規格/參數 |
可剪板厚mm |
可剪板寬mm |
剪切角 |
行程次數 |
后擋料范圍mm |
電動機功率kw |
外形尺寸mm |
| Q11-2×1000 |
2 |
1000 |
1°30' |
75 |
350 |
2.2 |
1580×1450×1080 |
| Q11-2×1300 |
2 |
1300 |
1°30' |
75 |
350 |
2.2 |
1580×1450×1100 |
| Q11-3×1300 |
3 |
1300 |
2°14' |
55 |
350 |
3 |
2080×1550×1300 |
| Q11-3×1500 |
3 |
1500 |
2° |
55 |
350 |
3 |
2280×1500×1300 |
| Q11-4×2000 |
4 |
2000 |
1°30' |
25 |
500 |
5.5 |
3050×1900×1350 |
| Q11-4×2500 |
4 |
2500 |
1°30' |
25 |
500 |
5.5 |
3580×1900×1350 |
| Q11-4×3200 |
4 |
3200 |
1°14' |
20 |
500 |
7.5 |
4200×1960×1350 |
| Q11-6×2000 |
6 |
2000 |
2° |
40 |
500 |
7.5 |
3160×1760×1530 |
| Q11-6×2500 |
6 |
2500 |
1°45' |
40 |
500 |
7.5 |
3660×1760×1530 |
| Q11-8×2500 |
8 |
2500 |
1°45' |
45 |
500 |
11 |
3680×2160×1550 |
| Q11-13×2500 |
13 |
2500 |
3° |
30 |
600 |
15 |
3580×2300×2500 |
| Q11-16×2500 |
16 |
2500 |
3° |
30 |
700 |
18.5 |
3680×2600×2500 |
| Q11-20×2500 |
20 |
2500 |
3° |
25 |
700 |
30 |
3850×2800×2800 |
